12Cr2MoWVTiB電站鍋爐用無縫鋼管

一、材料簡介

別名：鋼研102、R102、G102、鋼102或102鋼

12Cr2MoWVTiB鋼是我國上世紀60年代末至70年代中期研制成功的一種多元微合金化低合金貝氏體型耐熱鋼，由于各種合金元素的適當配合，使得該鋼具有較高的熱強性，并且其熱強性能和使用溫度均超過了國外同類鋼種，因此，12Cr2MoWVTiB鋼可用于鍋爐過熱管屏、再熱器管以及主蒸汽管道的制造，其中過熱管、再熱管均稱為蛇形管。

二、化學成分

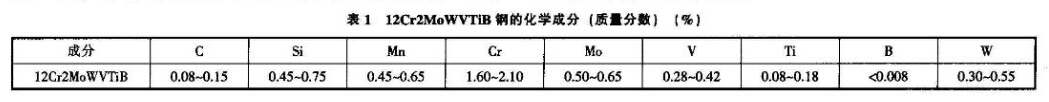

12Cr2MoWVTiB鋼的合金元素總的質(zhì)量分數(shù)在3%~5%之間，屬于低合金耐熱鋼，化學成分見表1。溫度適用范圍：壁溫≤600℃的高壓鍋爐過熱器管、再熱器管及其他耐熱部件。

三、力學性能

12Cr2MoWVTiB鋼是一種貝氏體型的低合金耐熱鋼，該鋼采用了固熔強化、穩(wěn)定碳化物相、晶界強化多種強化等手段，使鋼具有高的熱強性。經(jīng)正火+回火處理后的組織為貝氏體，具有良好的綜合力學性能、工藝性能和相當高的持久強度、抗氧化性能較好，組織穩(wěn)定性好，于620℃經(jīng)5000h時效后，強度、塑性和硬度值基本不變，用于代替高合金奧氏體鉻鎳鋼。
